Cargo Access, Handling and Restraint 293
--- ใช้เพื่อการศึกษาเท่านั้น---
Quarter ramp Slewing ramp Semi-slewing ramp
งานห้องสมุด ศูนย์ฝกพาณิชย์นาวี

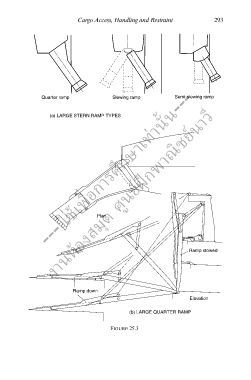

(a) LARGE STERN RAMP TYPES
ึ
Plan
Ramp stowed
Ramp down
Elevation
(b) LARGE QUARTER RAMP
FIGURE 25.3
